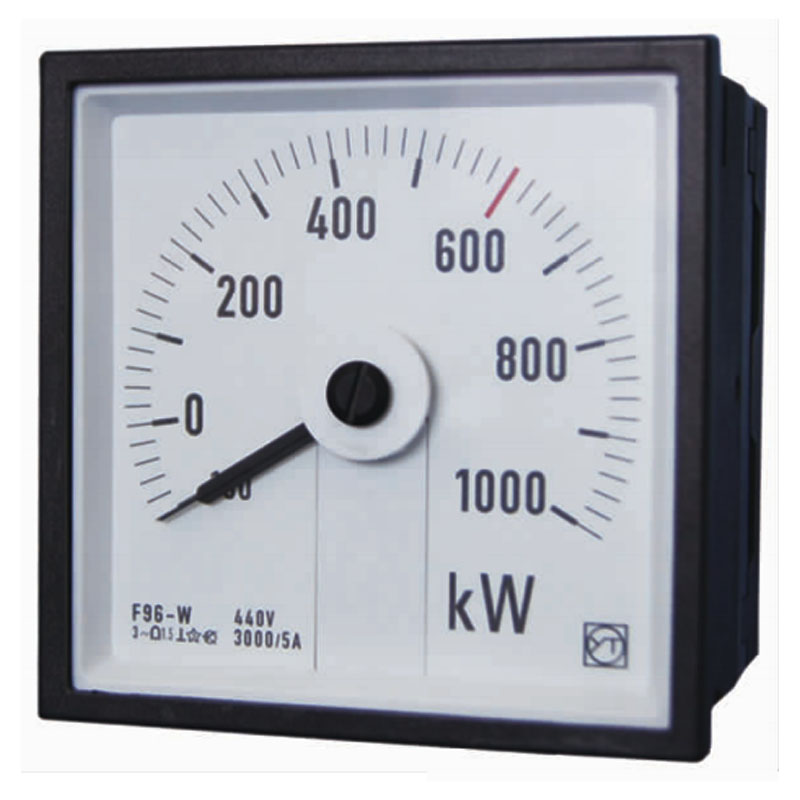

- 產品名稱：有功功率表
- 產品型號：45L9-W
- 產品銘牌：YT
- 生產廠商：上海怡泰船用儀表有限公司
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海怡泰船用儀表廠 > 產品目錄 > 產品展示 > 功率表、無功功率表 >
-
45L9-W有功功率表主要技術性能：
項 目 特 性 參 數
技 術 標 準 GB/T7676–1998
精 度 等 級：見品種一覽表
使 用 溫度：–10℃～+50℃（交流表0～40℃）
存 放 溫 度：-10～+50 ℃
指 針 轉 角：250°（同步表360°）
外 殼 顏 色：黑色
表 盤 顏 色：白色
安 裝 位 置：垂直（⊥）
45L9-W有功功率表主要技術性能：
項 目 特 性 參 數
技 術 標 準 GB/T7676–1998
精 度 等 級：見品種一覽表
使 用 溫度：–10℃～+50℃（交流表0～40℃）
存 放 溫 度：-10～+50 ℃
指 針 轉 角：250°（同步表360°）
外 殼 顏 色：黑色
表 盤 顏 色：白色
安 裝 位 置：垂直（⊥）
適用范圍：
適用于各種控制系統和配電系統的顯示面板和大型開關板電焊機,穩壓器等指示相關電參數，如：交、直流電流、電壓、功率因數、功率、同步道、頻率、展開電壓和過載電流等
三相有功功率表、三相無功率表規格：
名稱 | 型號 | 單位 | 量限規格 | 等級 | 接入說明 |
三相有功功率表注1 | F96-W Q96-WTCZA F72-W注4 Q72-WTCZA注4 51L5-W 51L6-W 61T13-W 61L14-W 45L8-W 45L9-W 2105-W LS110-W 63L18-W注3 63L19-W 2185-W LS80-W |
W |
800-2000 |
1.5 |
直接接入 |
KW |
0.8-300 |
1.5 |
經電流/電壓互感器CT/PT接入（二次電流/電壓為5A/100V） | ||
MW |
1-6000 |
1.5 | |||
三相無功功率表注2 | F96-Var Q96-YTCZA F72-Var注4 Q72-YTCZA注4 51L5-Var 51L6-Var 61L13-Var 61L14-Var 45L8-Var 45L9-Var 2106-Var LS110-Var 63L18-Var注3 63L19-Var 2186-Var | Var | 600-1500 | 1.5 | 直接接入 |
KVar |
1-3000 |
1.5 |
經電流/電壓互感器CT/PT接入（二次電流/電壓為5A/100V） | ||
MVar |
1-5000 |
1.5 |
注1：本儀表采用集成化時間分割乘法器，用于三相平衡或不平衡負載下有功功率、無功功率的測量；儀表的工作頻率為50Hz，在需要工作頻率為60Hz的電流時，請在合同中說明；
注2：本儀表無功指示的零位在表盤12點位置，左側為超前容性無功功率，右側為滯后感性無功功率；
注3：三相有功，無功功率表可接用要求制成10-20%的負功率刻度；也可按用需要在設定值處劃紅線；
注4：72型三相有功，無功功率表有一體化（表頭與變換器一體）和帶附加裝置（表頭不帶變換器，附加裝置內含變換器）的分體化兩種結構，如有需要請加以說明；
