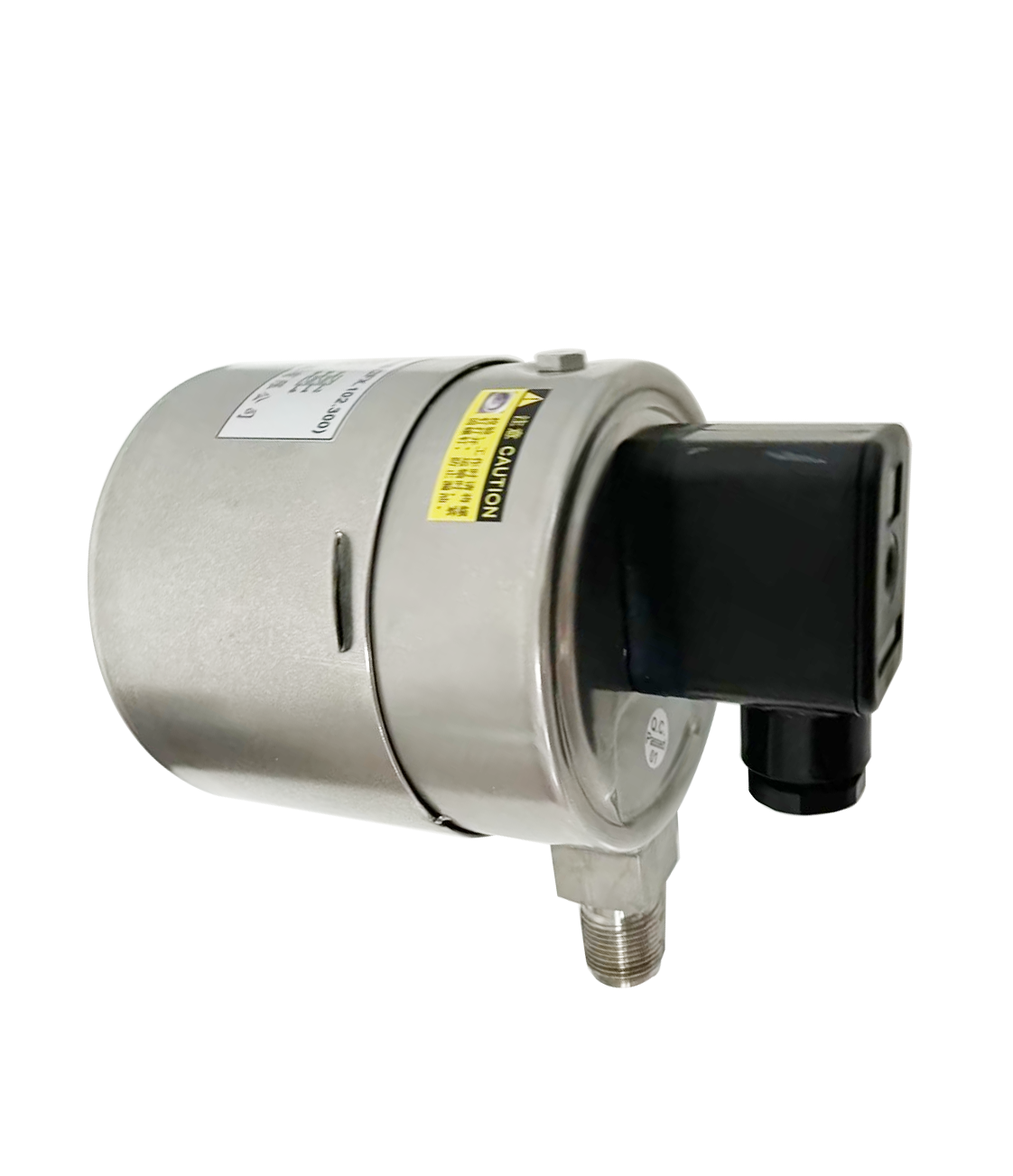

MTK-01(一組,二組、三組)

帶指示 SF。密度控制器

控制器采用彈簧管式傳感器,可用于 SF。氣體密度控制和監視。灌液防震且可戶外安裝。

用途

MTK-01帶指示SF。密度控制器主要用于控制和監視密封容器中 SF。氣體的密度。如: 高壓開關、高壓電纜、變壓器、互感器、高頻技術和 X- ******等電器工程設備?？刂破饔卸M或三組接點，可發出報警和閉鎖控制信號?？刂破鲀裙嘁阂蕴岣呖拐?抗沖擊性能。

主要元件及材料

感壓元件為 316L 不銹鋼彈簧管;感溫元件采用進口材料:傳動元件為不銹鋼耐振反裝機芯:觸點裝置為磁助式高性能電接點:外殼為不銹鋼。

主要技術性能

準確度等級: 1.5 級(在 +202C 時)環境溫度影響:-30°C~+60°C 范圍內，溫度補償偏差不大于士0.015MPa。

測量范圍:SF。氣體溫度 +20C 時,-0.1~0.9MPa或-1.0~0.5MPa。刻度盤上用紅、綠、黃顏色表示 SF。氣體在不同密度區域。

抗振性能:20m/s%。

抗沖擊性能:300m/s外殼防護等級:IP65。

密封性能:<10Pa·m /s。觸點容量:AC/DC 250V 50VA/30W，三組接點為20VA/20W。

安裝

。將控制器上 M20X1.5 外螺紋,加上密封用的平墊片,旋緊在 SF。設備的螺孔上,保證密封。

將灌液口的螺釘放松,使之與大氣連通。

。按編號將導線連接在控制器的插頭上，再將插頭插在插座上,旋緊防松螺釘。日安裝電纜時,應將電纜出線口的壓緊螺母擰緊,并確認密封圈將電纜護套夾緊,以免電纜松動,并有效防止水流等液體的滲人。電纜出線口***大通徑 12mm,***大導線截面1.5mm%。
