- 產品名稱：相序指示器
- 產品型號：Q72-PS
- 產品銘牌：SAIC
- 生產廠商：上海自一船用儀表廠
- 銷售單位：上海自動化儀表銷售中心
- 所屬類別：生產廠家 > 上海自一船用儀表廠 > 產品目錄 > 產品展示 > 測量非電量 >
-
用于三相電網的相序指示
特性：
用于三相電網的相序指示 環境溫度：-25℃ to +55℃ 外殼防護：IP42/52 耐振動：0.7g 工作電壓（相-相）：190～440Vac 頻率：50….60Hz 電源消耗：≤2VA |
產品分類
產品型號 | 外形尺寸 （A×B×C） | 開孔尺寸 （mm） | 重量 （kg） |
Q96-PS | 96×96×80 | 92+0.5×92+0.5 | 0.4 |
Q72- PS | 72×72×80 | 68+0.5×68+0.5 | 0.3 |

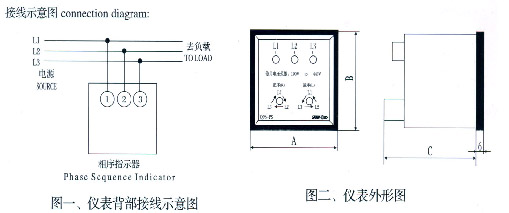

接線示意圖
使用說明
用戶在使用本產品時，應按照圖一所示正確接線；
當接通電源后，各相所對應的指示燈點亮；如有缺相時對應此相的指示燈會熄滅，且正序與逆序指示燈同時點亮。
當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；

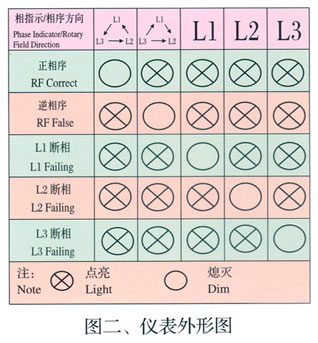

各指示燈關系見表
